Multi-Région Azure avec Peering VNet & DNS Privé : Automatisation Terraform Complète

📅 Date de réalisation : 04 November 2025

🎯 Problématique & Contexte métier

Comment connecter des infrastructures cloud déployées dans plusieurs régions géographiques, tout en permettant une résolution de noms interne transparente, sécurisée, et gérée via Infrastructure as Code ?

Le défi

Dans un scénario multi-région (ex: filiales internationales, DRP, compliance géo), on doit :

Déployer des réseaux isolés mais interconnectés
Permettre aux services de communiquer entre régions sans passer par Internet
Offrir une résolution DNS interne cohérente (service-us.paul.lab, db-india.paul.lab)
Gérer les accès sécurisés (NSG par subnet, pas de ports ouverts inutilement)
Optimiser les coûts (Spot VMs, sizing adapté)
Automatiser tout le cycle de vie → reproductibilité, audit, rollback

👉 Ce projet répond à tous ces besoins avec une seule commande terraform apply.

📸 Galerie de captures d’écran

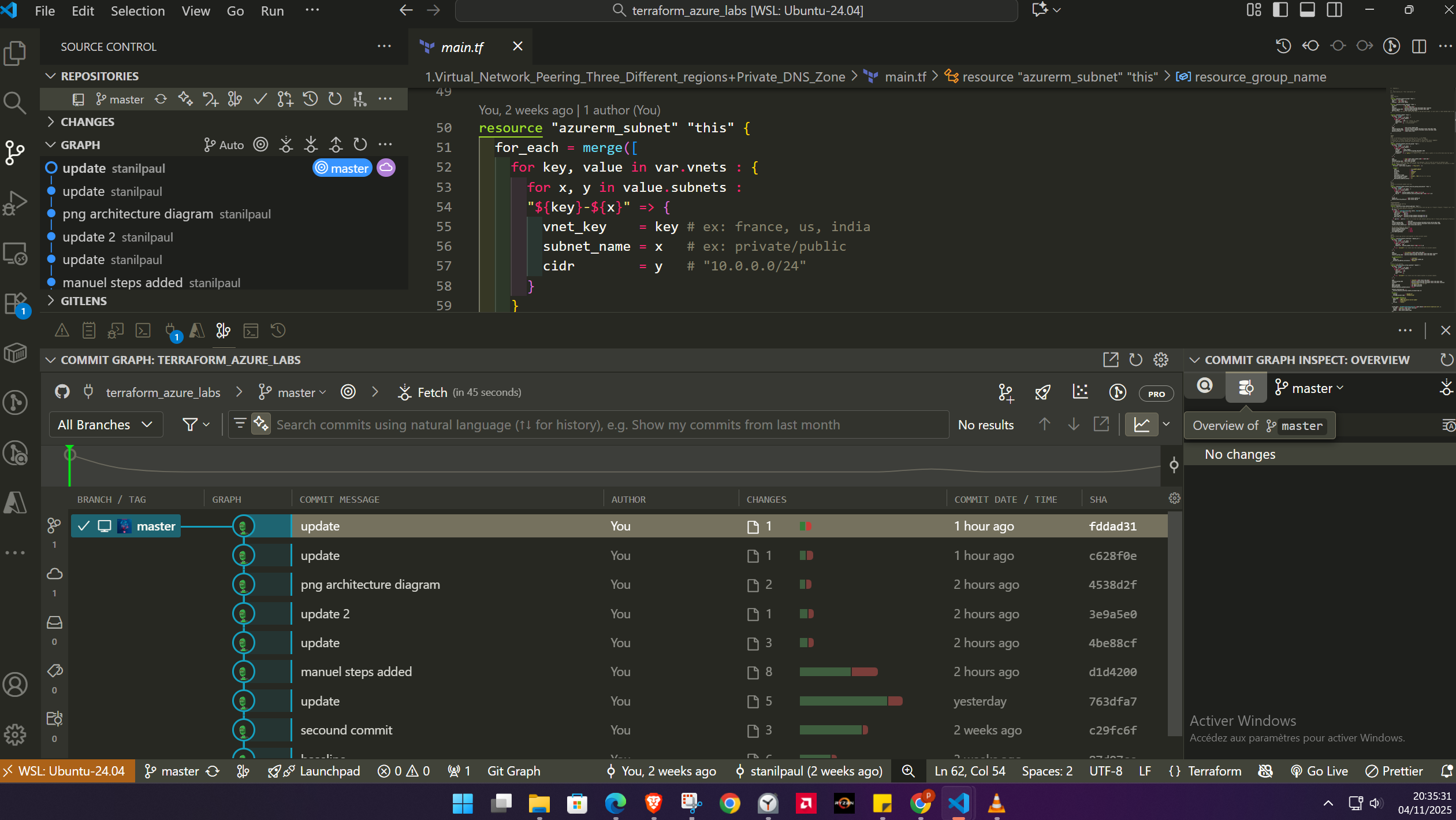

VSC

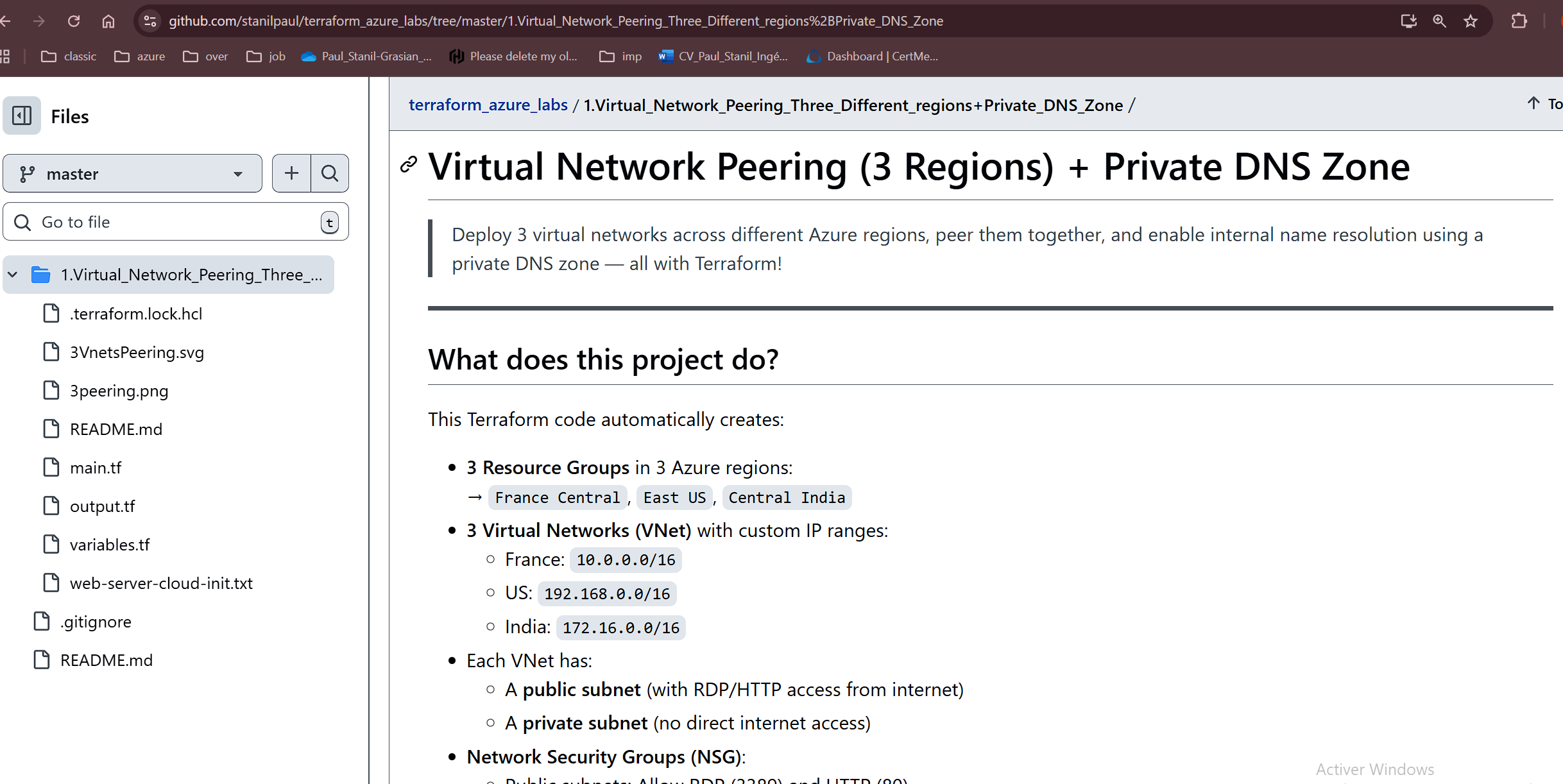

Github

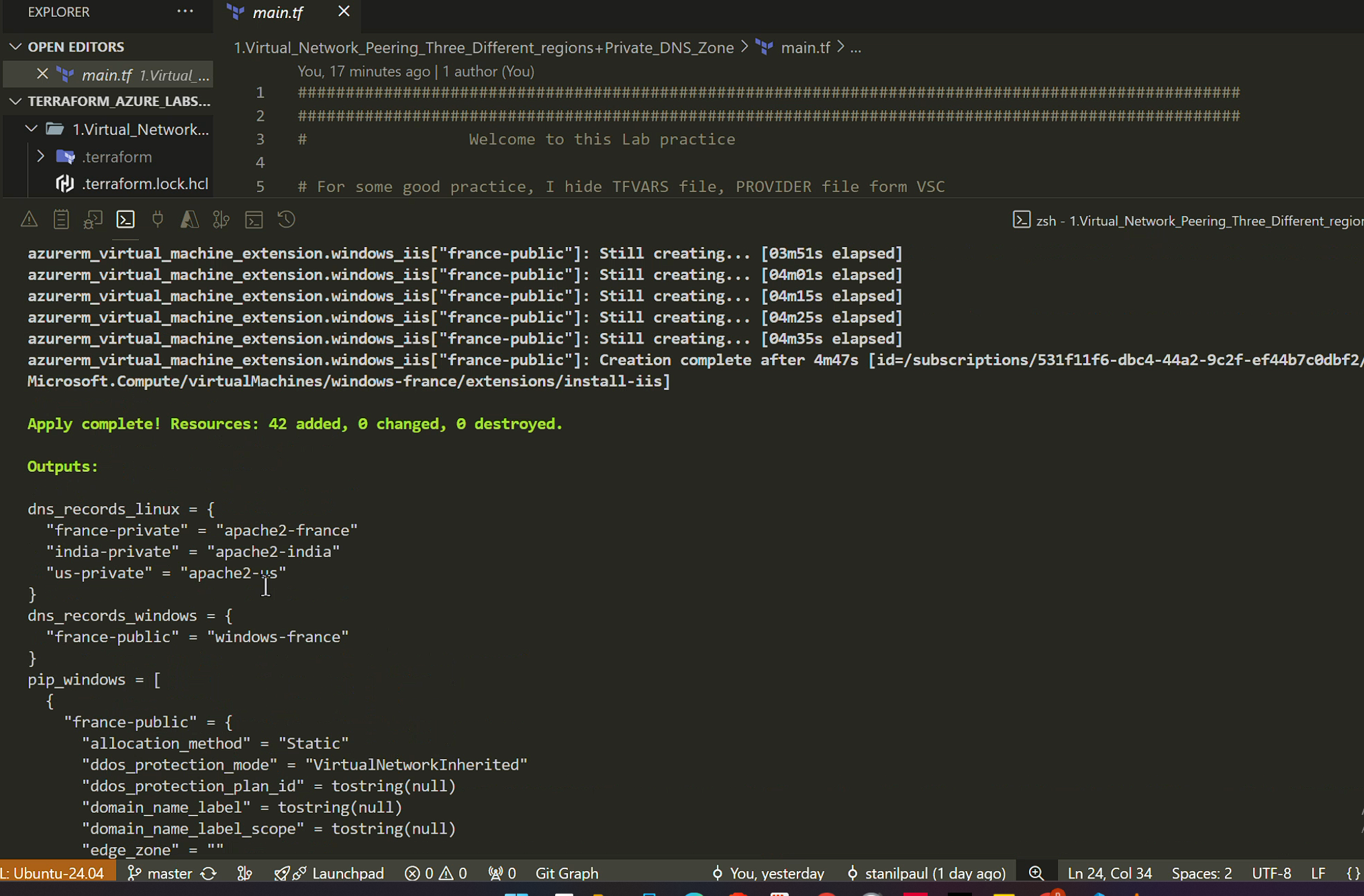

Terraform Apply on VSC

💡 Objectifs techniques

✅ Déployer 3 VNets dans 3 régions Azure (France Central, East US, Central India)
✅ Créer un peering full-mesh (tous les VNets interconnectés) avec setproduct()
✅ Configurer des subnets public/private avec NSG adaptés (RDP/HTTP uniquement en public)
✅ Déployer VMs Linux (Ubuntu) dans les subnets privés → Apache2 via cloud-init
✅ Déployer VMs Windows (Server 2022) dans les subnets publics → IIS via Custom Script Extension
✅ Utiliser des Spot Instances pour réduire les coûts de test
✅ Mettre en place une zone DNS privée (paul.lab) hébergée en France, liée à tous les VNets
✅ Créer des enregistrements A dynamiques pour toutes les VMs → résolution par nom
✅ Appliquer des naming conventions et tags cohérents
✅ Utiliser des variables dynamiques (maps) → extensible à N régions/subnets
✅ Éviter count → privilégier for_each partout
✅ Sécuriser les secrets avec sensitive = true

🏗️ Architecture globale

Schéma d’architecture

Architecture Terraform Azure Multi-Région Peering + DNS

Cliquez pour agrandir

🧩 Découpage logique du code Terraform

Le code est entièrement modulaire via des blocs dynamiques pilotés par une seule variable map :

vnets = {
  france = {
    region    = "francecentral"
    vnet_cidr = "10.0.0.0/16"
    subnets = {
      "public"  = "10.0.0.0/24"
      "private" = "10.0.1.0/24"
    }
  },
  india = { ... },
  us = { ... }
}

1. Resource Groups & VNets

resource "azurerm_resource_group" "this" { for_each = var.vnets ... }
resource "azurerm_virtual_network" "this" { for_each = var.vnets ... }

→ Un RG + un VNet par région, nommés automatiquement (rg-france, vnet-france, etc.)

2. Subnets & NSG

resource "azurerm_subnet" "this" {
      for_each = merge([
    for key, value in var.vnets : {
      for x, y in value.subnets :
      "${key}-${x}" => {
        vnet_key    = key # ex: france, us, india
        subnet_name = x   # ex: private/public
        cidr        = y   # "10.0.0.0/24"
      }
    }
  ]...)
  ...
 }
resource "azurerm_network_security_group" "nsg" {
  dynamic "security_rule" {
    for_each = each.value.is_public ? ["rdp_rule"] : []
    ...
  }
}

→ Les NSG sont créés conditionnellement : règles RDP/HTTP uniquement sur les subnets publics.

3. Peering Full-Mesh

resource "azurerm_virtual_network_peering" "this" {
  for_each = {
    for pair in setproduct(keys(var.vnets), keys(var.vnets)) :
    "${pair[0]}-to-${pair[1]}" => { ... }
    if pair[0] != pair[1]
  }
  ...
}

→ Tous les VNets sont peerés entre eux → communication cross-région directe et sécurisée.

VMs Linux (Apache2)

resource "azurerm_linux_virtual_machine" "ubuntu" {
  custom_data = base64encode(templatefile("web-server-cloud-init.txt", { ... }))
}

→ Script cloud-init injecté pour installer Apache2 et afficher un message personnalisé par région.

5. VMs Windows (IIS) + Spot Instance

resource "azurerm_windows_virtual_machine" "windows" {
  priority        = "Spot"
  eviction_policy = "Deallocate"
  ...
}
resource "azurerm_virtual_machine_extension" "windows_iis" {
  settings = jsonencode({
    commandToExecute = "powershell -Command \"Install-WindowsFeature Web-Server...\""
  })
}

→ Coût réduit grâce au mode Spot + installation automatisée d’IIS.

6. Private DNS Zone + Records

resource "azurerm_private_dns_zone" "internal" { name = var.domainename ... }
resource "azurerm_private_dns_a_record" "ubuntu" {
  records = [ azurerm_linux_virtual_machine.ubuntu[each.key].private_ip_address ]
}

→ Résolution DNS interne fonctionnelle : ping apache2-us.paul.lab depuis n’importe quelle VM.

🔄 Workflow de déploiement

git clone https://github.com/stanilpaul/terraform_azure_labs.git
cd terraform_azure_labs/1.Virtual_Network_Peering_Three_Different_regions+Private_DNS_Zone

az login
terraform init
terraform validate
terraform plan
terraform apply -auto-approve

# 5. Test manuel :
#   - RDP vers la VM Windows publique via son IP publique
#   - Depuis cette VM, accède aux sites Apache via leurs noms DNS :
#     → http://apache2-france.paul.lab
#     → http://apache2-us.paul.lab
#     → http://apache2-india.paul.lab

⏱️ Temps de déploiement total : ~10 minutes ⏱️ Temps manuel équivalent : 1h20 (comme documenté dans les étapes manuelles)

🛠️ Technologies & Outils utilisés

Catégorie	Outils & Technologies
Cloud	Microsoft Azure (Multi-Region)
IaC	Terraform v1.3+, for_each, setproduct, merge, templatefile
Langage	HCL (HashiCorp Language)
OS	Ubuntu 22.04 LTS, Windows Server 2022
Init Scripts	Cloud-init (Linux), CustomScriptExtension (Windows)
Réseau	VNet Peering, NSG, Private DNS Zone, Public IPs
Coûts	Spot Instances pour Windows VM
Sécurité	NSG conditionnels, pas de SSH/RDP exposé sauf besoin
Validation	terraform validate, tests manuels post-déploiement

✅ Résultat fonctionnel

☑️ 3 VNets déployés dans 3 régions, totalement interconnectés via peering
☑️ Communication cross-région sans passer par Internet (latence optimale, sécurité accrue)
☑️ Résolution DNS interne fonctionnelle entre toutes les VMs

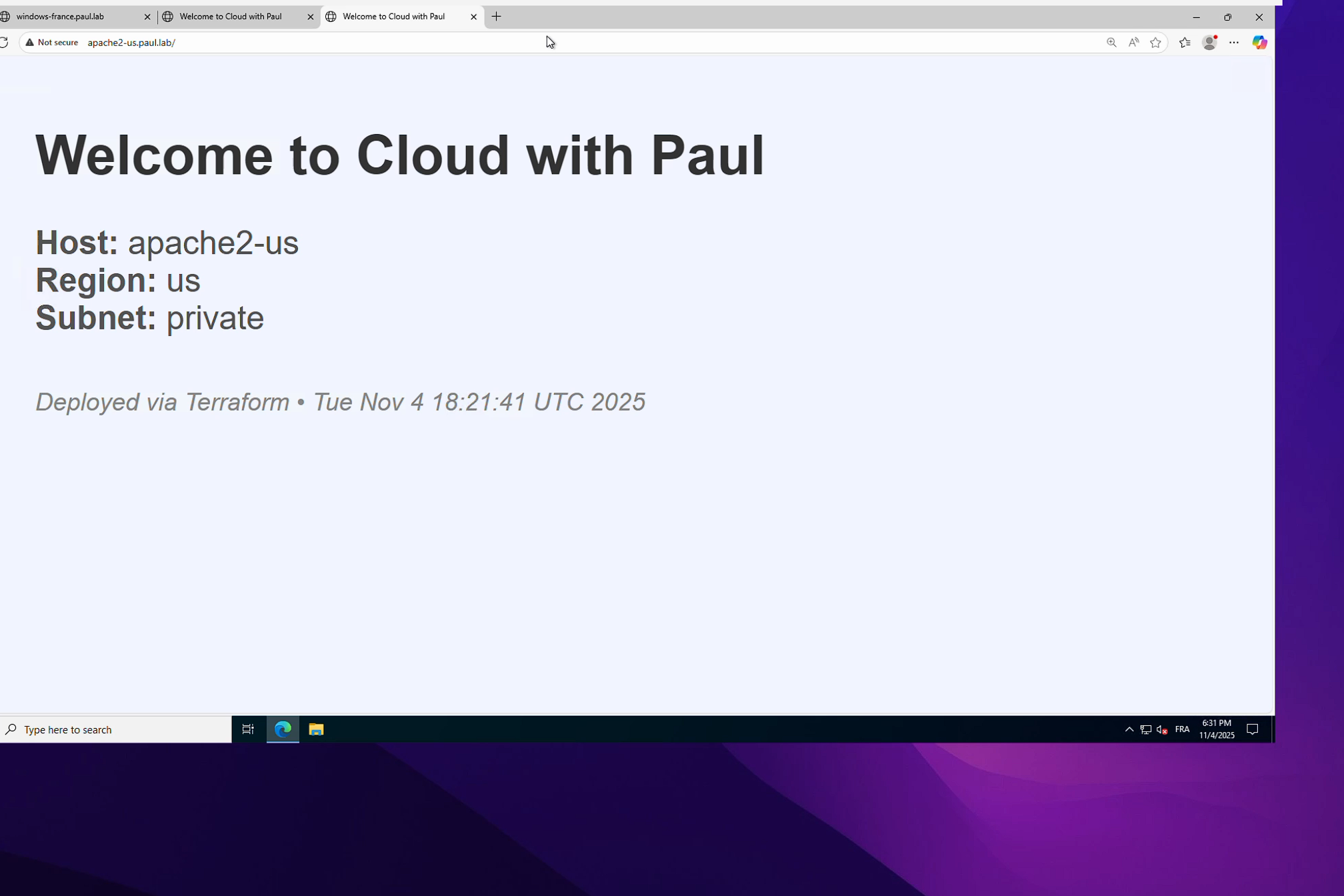

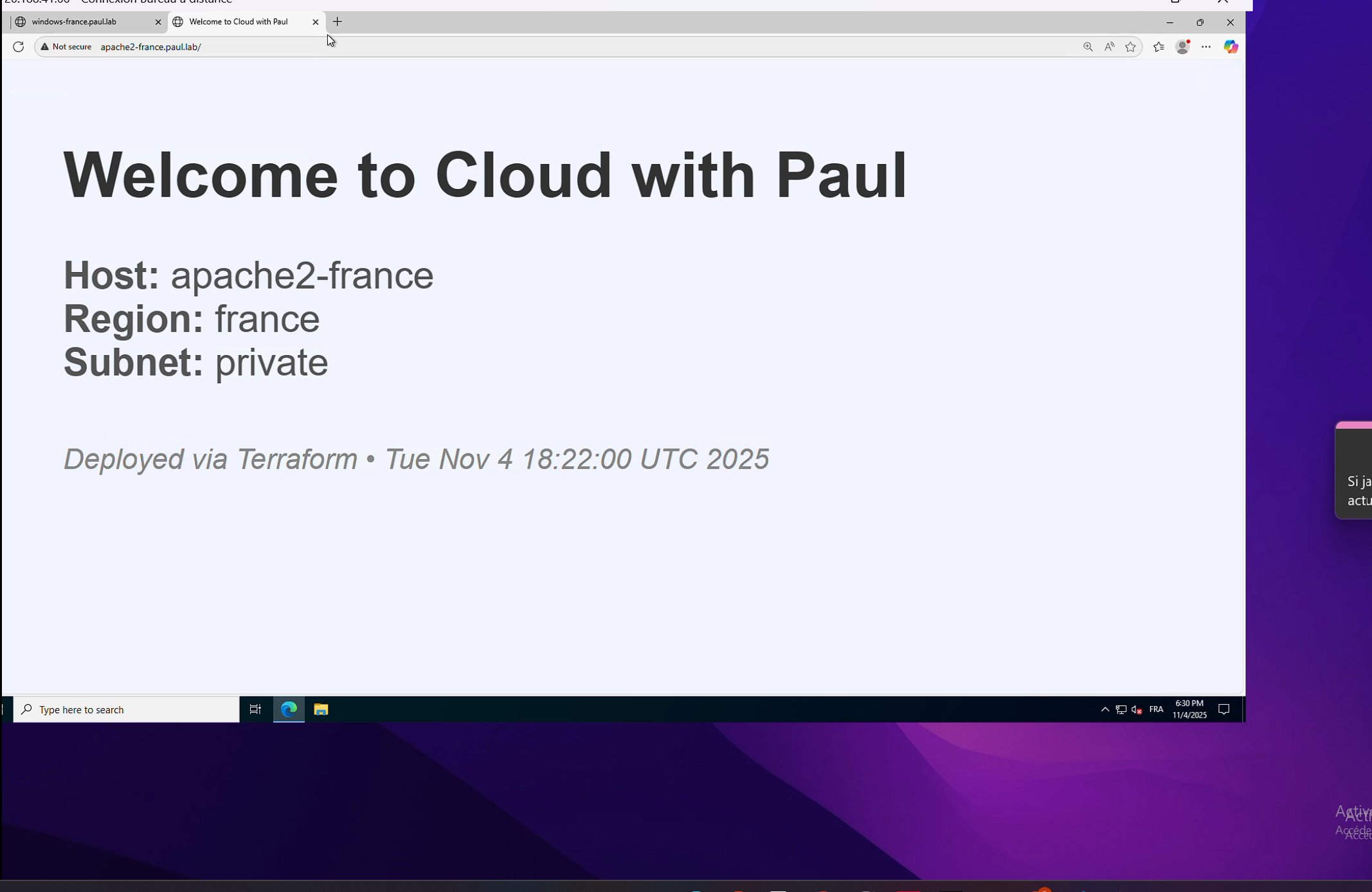

☑️ Sites web accessibles :
- Via IP publique (Windows IIS)
- Via nom DNS interne (Linux Apache2, depuis la VM Windows)
☑️ NSG appliqués correctement : seul le trafic nécessaire est autorisé
☑️ Coûts optimisés grâce aux Spot Instances
☑️ Infrastructure 100% reproductible, versionnable, et documentée

Démonstration vidéo (2 min)

Dans la vidéo :

Je lance le terraform apply complet

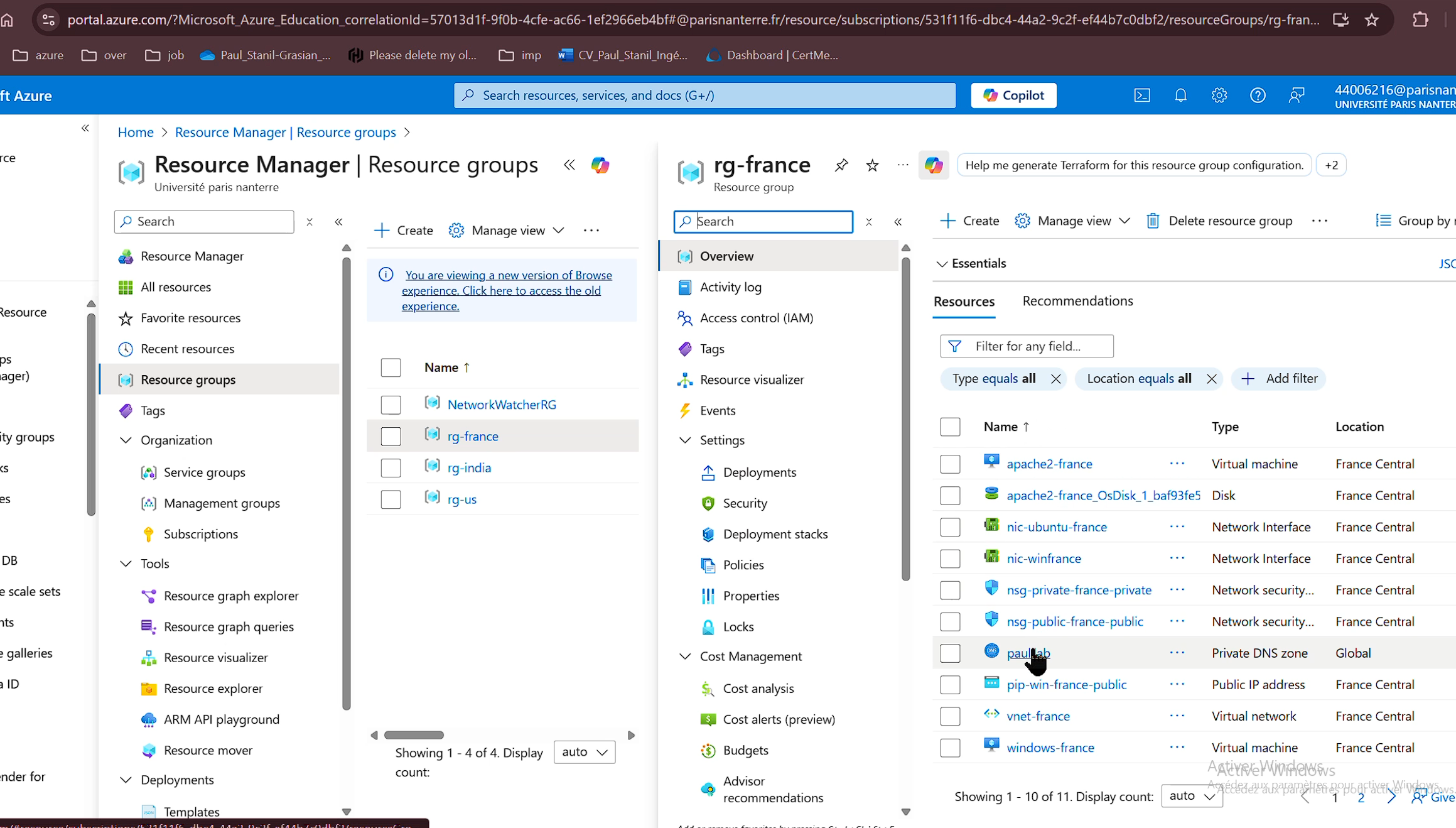

Je montre les ressources créées dans le portail Azure
Je fais un RDP vers la VM Windows

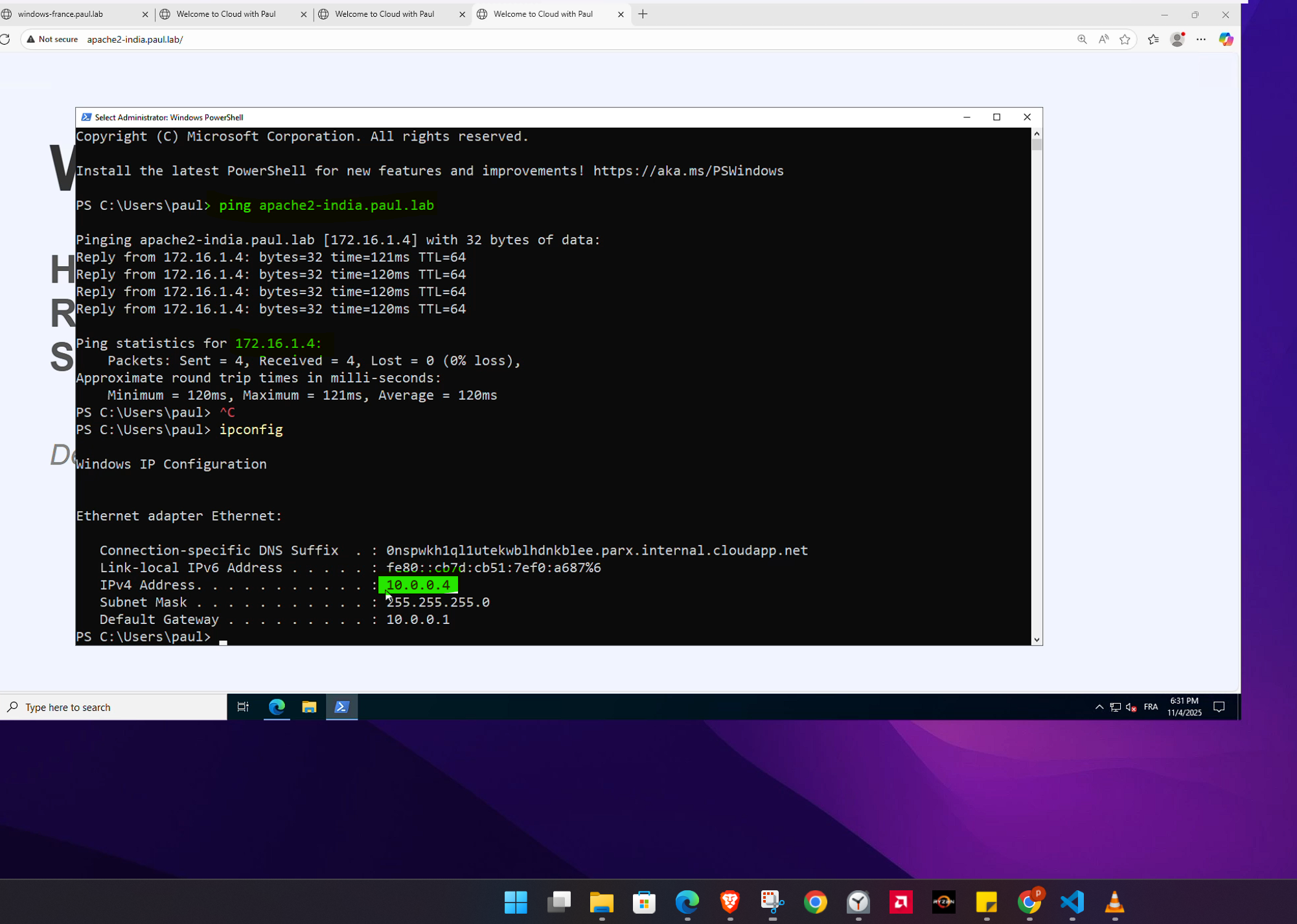

Depuis celle-ci, je ping les VMs Linux par leur nom DNS
J’ouvre les sites Apache via Edge en utilisant les URLs DNS
Je valide que tout est interconnecté et fonctionnel

➡️ Preuve que l’automatisation Terraform remplace avantageusement les déploiements manuels.

📈 Bonnes pratiques mises en œuvre

Pratique	Implémentation dans le projet
Infrastructure as Code	☑️ 100% Terraform
Dynamisme & Extensibilité	☑️ Ajouter une région ? Juste modifier la map `vnets`
Sécurité réseau	☑️ NSG conditionnels, pas de ports inutiles ouverts
Gestion des coûts	☑️ Spot VM pour les environnements non prod
Naming convention	☑️ `rg-{region}`, `vnet-{region}`, `vm-{os}-{region}`
Résolution de noms	☑️ Private DNS Zone + enregistrements A dynamiques
Évitement de count	☑️ `for_each` utilisé partout
Documentation implicite	☑️ Variables bien typées + descriptions
Sécurité des secrets	☑️ `admin_password` marqué comme sensitive
Reproductibilité	☑️ `terraform destroy` puis `apply` → même résultat

🚧 Limites & Axes d’amélioration

Ce que j’ai fait	Ce qu’on ferait en production
Mot de passe en clair dans `tfvars`	➤ Azure Key Vault + `azurerm_key_vault_secret`
Accès RDP depuis Internet	➤ Azure Bastion ou P2S VPN
Pas de CI/CD	➤ Pipeline GitHub Actions pour apply auto sur PR merge
Pas de monitoring	➤ Azure Monitor + alertes sur uptime VM
Pas de backup	➤ Azure Backup pour les disques OS/data
Script IIS basique	➤ DSC ou Ansible pour une configuration plus robuste
Pas de tests automatisés	➤ Terratest pour valider la connectivité cross-région

📚 Sources & Inspirations

🧑‍💻 Pourquoi ce projet compte pour mon profil d’ingénieur cloud

“Ce projet n’est pas juste un lab technique. C’est une démonstration concrète de ma capacité à :”

☑️ Concevoir des architectures multi-région complexes avec Terraform
☑️ Maîtriser les fonctions avancées de HCL (setproduct, merge, templatefile)
☑️ Automatiser des scénarios réalistes d’entreprise (interconnexion, DNS, sécurité)
☑️ Optimiser les coûts sans sacrifier la fonctionnalité (Spot VMs)
☑️ Produire du code propre, maintenable, et extensible
☑️ Documenter rigoureusement mes choix techniques → valeur ajoutée pour les équipes

📎 Annexes

Ce projet

🧠 Ce que j’ai appris grâce à ce projet

“L’automatisation révèle les failles invisibles en manuel.”

Maîtriser setproduct() pour générer des combinaisons (ici, peerings full-mesh)
Comprendre les limites des for_each imbriqués → solution avec merge([…])
Gérer les dépendances implicites (ex: DNS records après création des VMs → depends_on)
Utiliser try() pour éviter les erreurs si une ressource n’existe pas encore
La puissance du templatefile() pour injecter du contexte dans les scripts
L’importance de la convention de nommage des clés (“${region}-${subnet}”) pour référencer facilement les ressources

➡️ Ce projet confirme ma transition vers un ingénieur cloud capable de concevoir, automatiser, et industrialiser des architectures multi-région sécurisées.
